研究分野
材料の元素分布・反応生成物の解析
コンクリート構造物や材料の劣化や反応の進行状況を評価します。
試験装置
研究棟

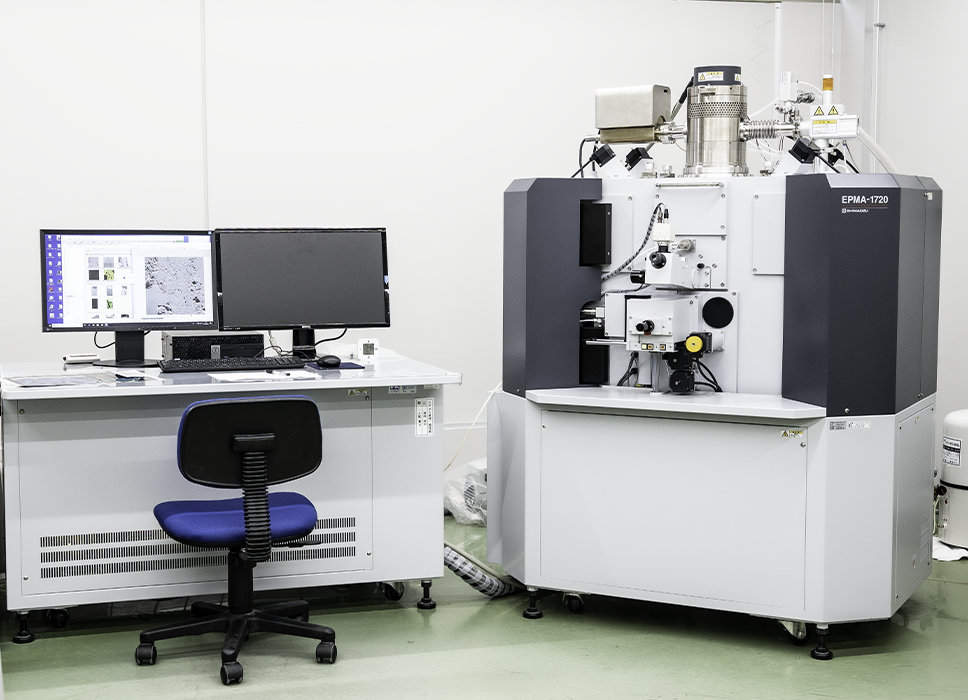

EPMA（電子線マイクロアナライザー）
EPMAは、電子顕微鏡（SEM）と波長分散型のX線分析装置を組み合わせた分析装置で、物体の表面の状態（元素の分布状況）をマッピングすることができます。また、コンクリートへの外部からの腐食物質（塩分・硫酸・炭酸ガス等）の侵入状態を見ることができます。
仕様
| 機種 | EPMA 1720HT | 分布元素範囲 | 4Be ～ 92U |
|---|---|---|---|
| X線分光器数 | 5チャンネル | 2次電子分解能 | 5nm |
| 加速電圧 | 0～30kV | 倍率 | 40 ～ 400,000倍 |
EPMA分析事例

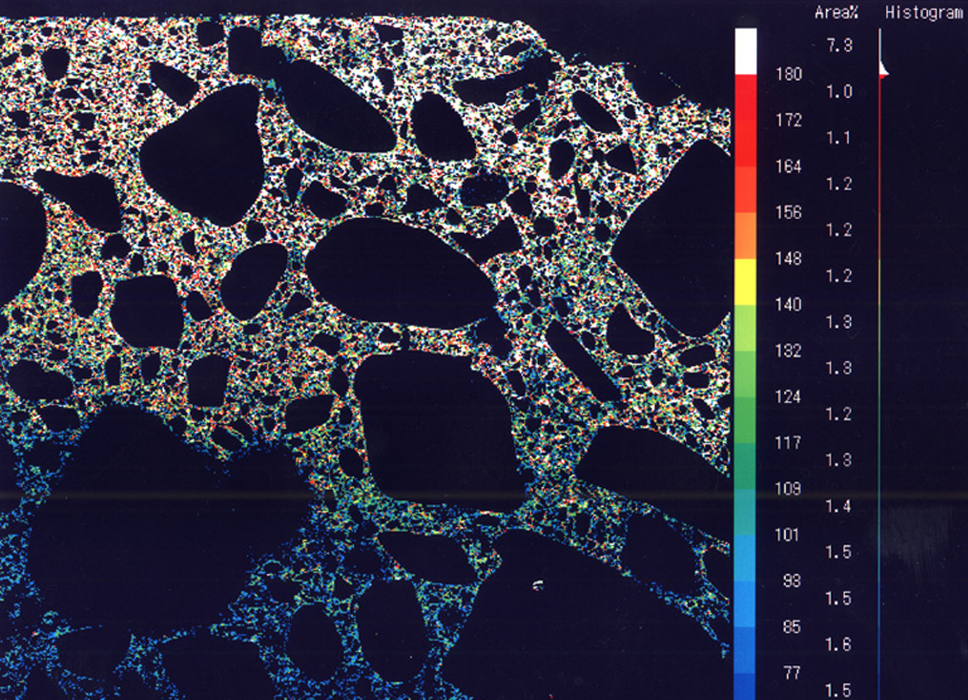

塩害を受けたコンクリート構造物
分析元素：塩素（Cℓ）
- 劣化機構：塩化物イオン（Cℓ-）により、鉄筋の腐食、膨張が起き、コンクリートにひび割れが生じる。

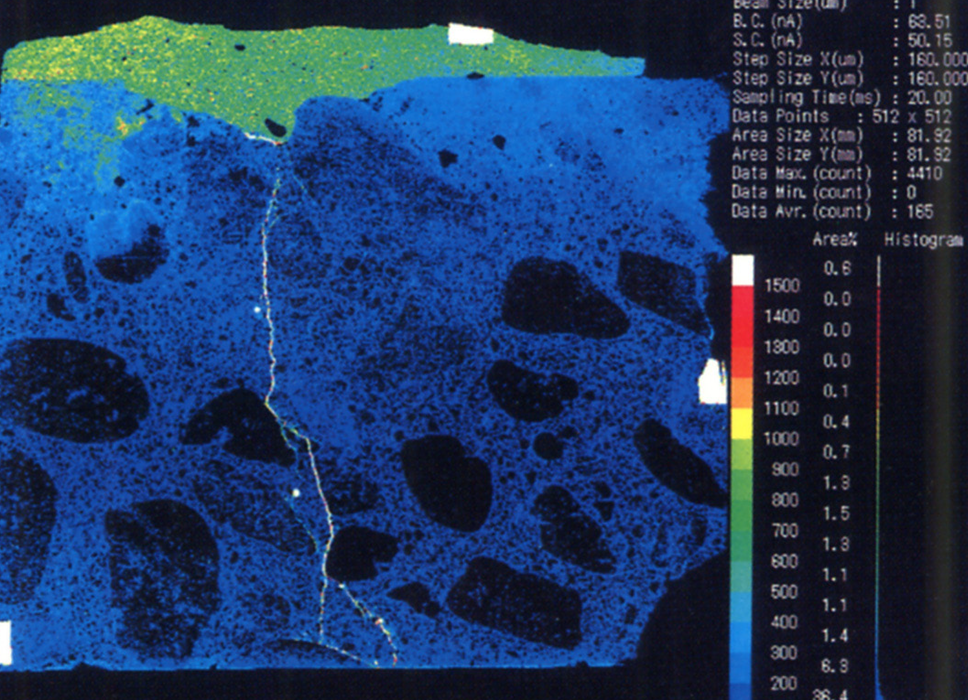

硫酸浸食を受けたコンクリート
分析元素：硫黄（S）
- 劣化機構：下水道内に生息する細菌により生成された硫酸が、コンクリートを劣化させる。
ひび割れ注入材の確認
分析元素：炭素（C）
- サンプル説明：当社がひび割れ注入を施工したコンクリート構造物から、サンプルを採取し、注入深さを確認した。
研究棟

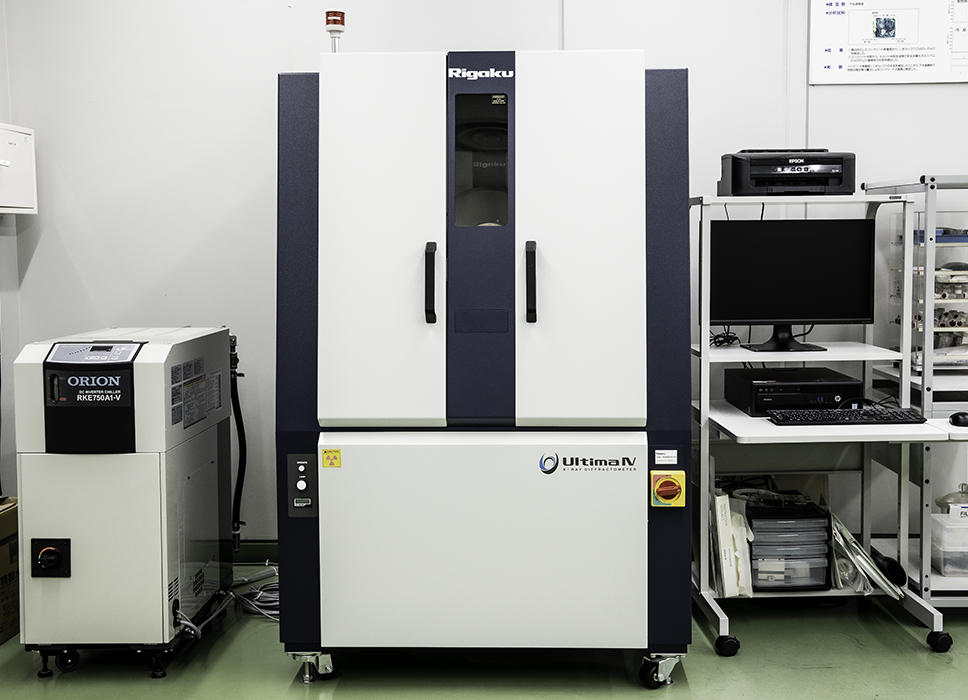

XRD（X線回折分析装置）
X線回折法では、コンクリート成分（セメント・骨材）やコンクリートからの析出物の成分分析ができます。X線を入射角で当て、回折してきたX線の強さと回折角からその物質がどのような鉱物（結晶）からできているかを調べることができます。
研究棟

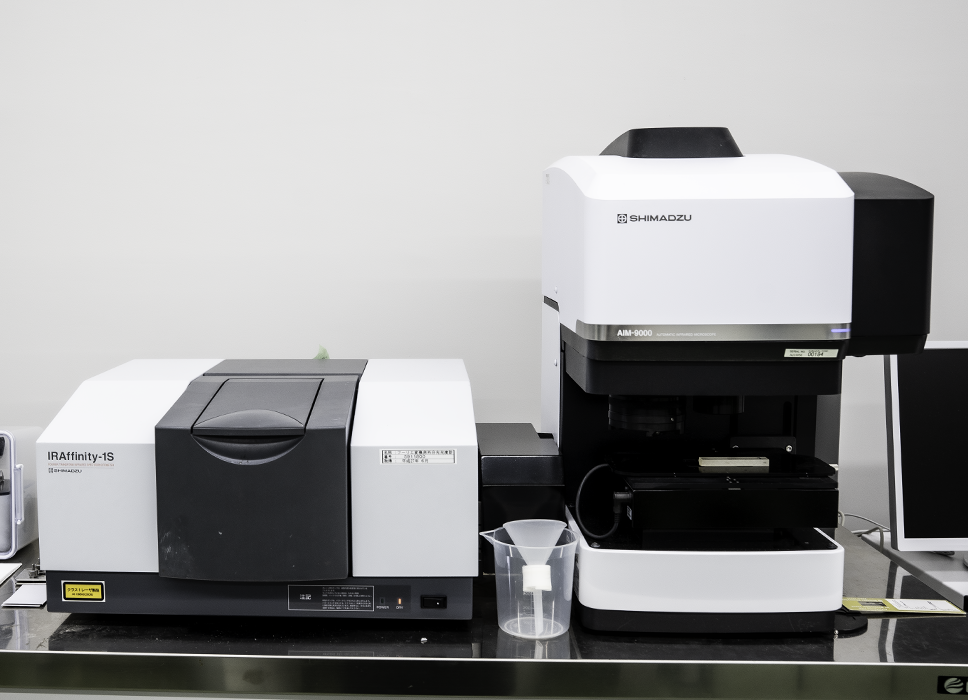

顕微FT-IR（顕微フーリエ変換⾚外分光光度計）
有機化合物の官能基の持つ特有の赤外吸収スペクトルを測定し、解析する装置で、有機化合物中の構造や反応機構などの解明に使用します。
仕様
| 干渉計 | 入射マイケルソン干渉計 | 光学系 | シングルビーム式 |
|---|---|---|---|
| 光源 | 高輝度セラミックス光源 | 検出器 | 温調付高感度焦電検出器 |
| 測定波数範囲 | 7,800～350cm-1 |
