シンプルな2方向対応型浮上がり防止機能付き耐震装置 せん断ストッパーDN

特長・概要

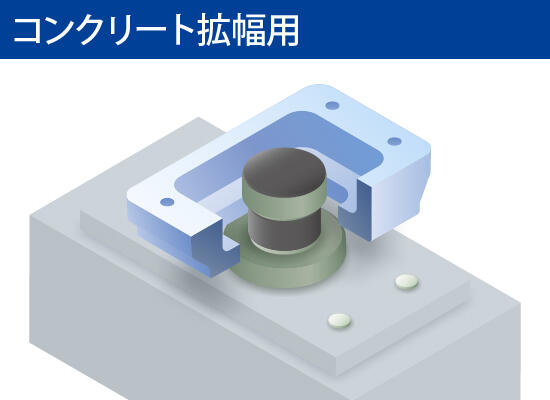

せん断ストッパーDNとは

施工性、経済性、防食性能に優れた新しいタイプの耐震装置です。
せん断ストッパーDNは、1つの装置で2方向（橋軸方向、橋軸直角方向）の変位に対応することができます。

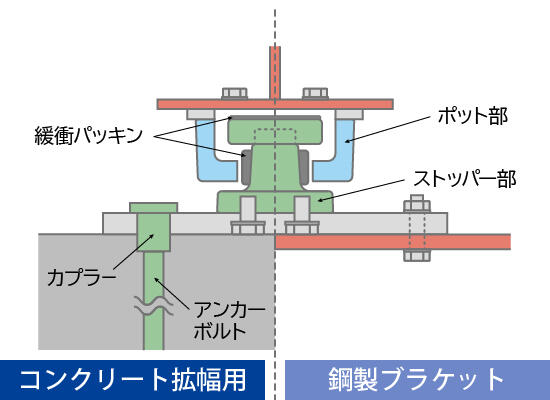

浮上がり防止装置が内蔵されており、けたからの上揚力にも抵抗できます。
また、段差防止機能も内蔵しているため、路面に大きな段差を生じにくくできます。

主な特長

せん断ストッパーDNは、以下の特長を有しています。

12方向対応型で支承周りがスッキリ

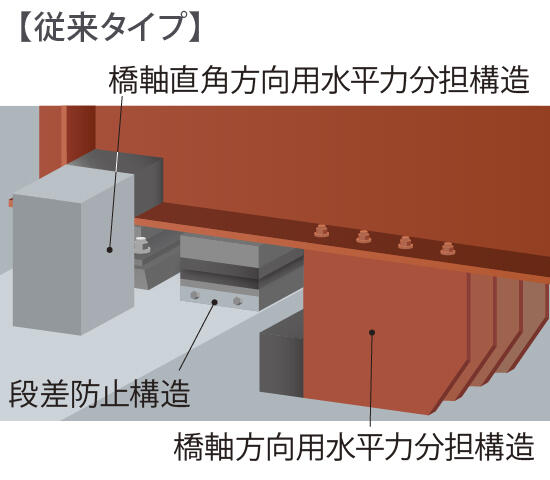

水平力分担構造/横変位拘束構造/段差防止構造

レベル2地震動の水平力に対し、既存の支承を補完する変位制限構造として、また、落橋防止システムの横変位拘束構造として使用できます。

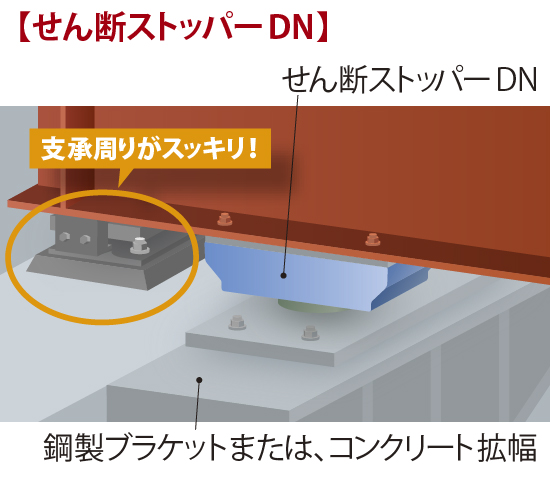

せん断ストッパーDNは1基設置するだけで、2方向の水平力（橋軸方向、橋軸直角方向）に抵抗することができ、段差防止構造としての機能も発揮できるため、支承周りをスッキリさせることが可能です。

2けたの浮上がりを防止する機能を内蔵

せん断ストッパーDNは浮き上がり防止機能を内蔵していることから、支承部に要求されるレベル2地震動の上向き設計鉛直地震力に対し、抵抗することが可能です。
