スーパー地覆とは

「スーパー地覆」は、軽量の鋼製地覆を用いて幅員の狭い既設橋梁の有効幅員を簡易的に拡幅する工法で、既存の鉄筋コンクリート地覆を撤去して、床版先端部に工場製作の鋼製地覆を取付けるものです。

主な特長・仕様

1有効幅員が広くなり、通行の安全性が向上します。

コンクリート地覆に比べ著しく軽量なので、外側に張り出すことができ、有効幅員を広くできます。(基本的には、既設地覆の幅だけ拡幅されます。)

2現場の工事期間が大幅に短縮されます。

簡易な施工のため、コンクリート地覆に比べ工期は半分程度に短縮されます。

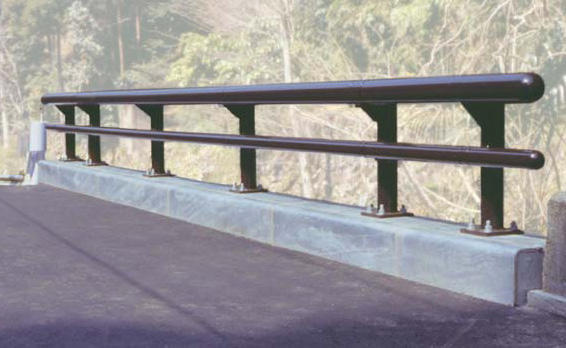

3橋が美しく再生されます。

車両防護柵はご希望のタイプで設置でき、橋が美しく再生されます。

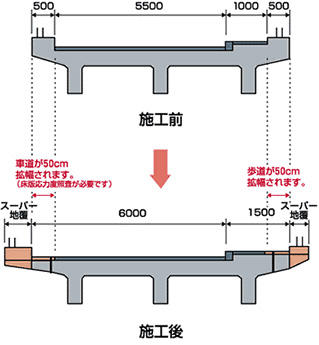

  • 幅員拡幅例

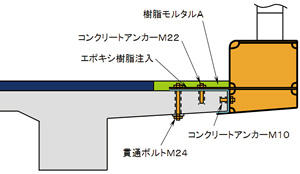

  • 取付け説明

構造

1ユニットを全溶接で一体化した剛性に富む地覆です。
(設計に際しては、片持ち床版等の応力度照査が必要です。)
