特長・概要

高機能排水桝とは

高機能排水桝は、従来の排水方法では解消しきれなかった橋面上の雨水を、効率よく排水するための機能を備えた排水桝です。

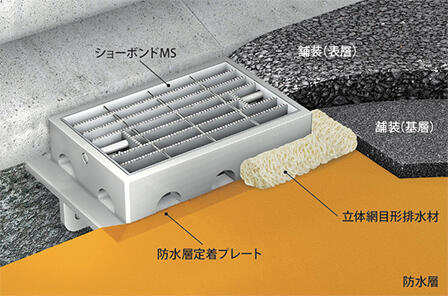

集水機能を高めるために形状を工夫した高機能排水桝(ショーボンドMS)と、高い透水性能を持った特殊角型排水材(MSエンドレン)を組み合わせることにより、橋面排水能力を大幅に向上させました。

主な特長

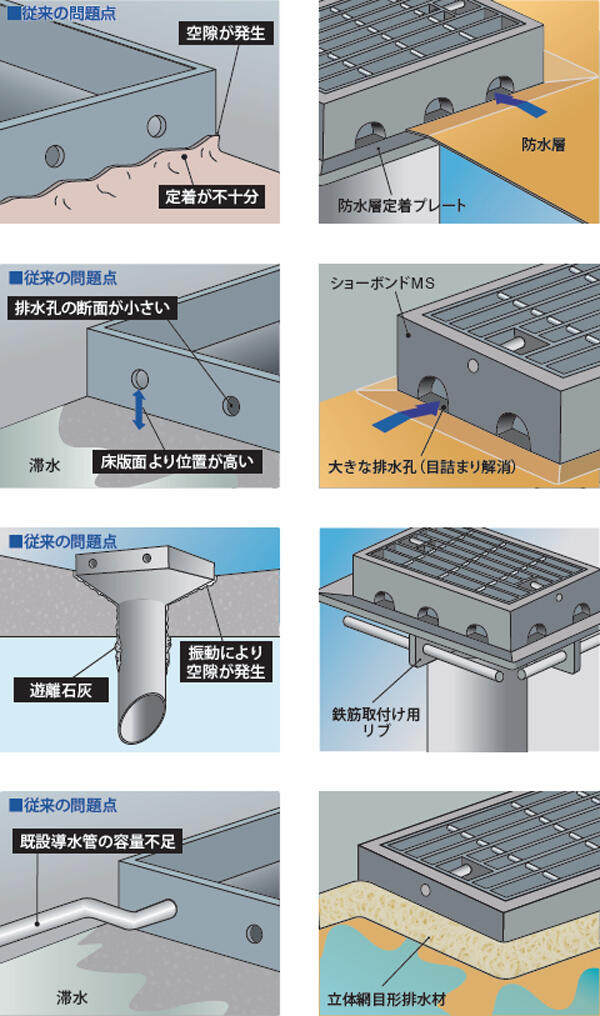

1防水層の端部を排水桝と接着一体化。

新たに設けた防水層定着プレートにより、雨水を確実に排水桝に導き、排水桝と床版コンクリート界面からの漏水も解消しました。

2側面排水孔の大型化により排水効率が向上します。

側面排水孔断面を大きくし、床版上面よりも下側に配置することで排水効率を向上させ、排水桝周りの滞水と排水孔の目詰まりを解消しました。

3排水桝の固定方法を改善しました。

新たに鉄筋取付け用リブを設け、アンカー効果を持たせることにより、床版コンクリートと強固に固着できます。

4特殊角型排水材で集水・排水能力が向上しました。

高機能排水桝の周囲に取付けるヘチマ状構造の特殊角型排水材「MSエンドレン」は、十分な透水空隙を有し、橋面排水能力が大幅に向上しました。
