特長・概要

カットオフジョイントSSとは

販売実績35年以上のロングランモデルを更に改良しました

  • 舗装内に設置可能な突合せ型伸縮装置です。
  • 経済性・施工性に優れています。

主な特長

1施工性に優れた伸縮装置です。

2最大床版遊間80mmまで適用できます。

3舗装厚内(平均厚75mm)で設置可能な突合せ型ジョイントです。

4重量が1m あたり20kg 程度であり、人力での運搬・設置が可能です。

5裏込め材使用量は、施工延長1m あたり0.03 程度と少量であり、プレミックスタイプのコンクリートでの施工(現場練り・打設)が容易です。

構造

オプション

端部立ち上げ

  • 地覆端部の止水性向上
  • シールゴムは一体構造となっており、止水性に優れています。

  • 端部立ち上げ構造

  • 適用例

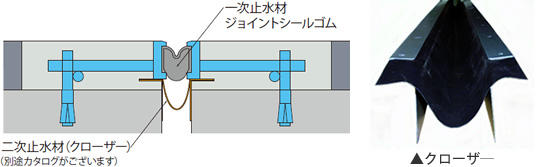

二重止水

  • 一次止水のフェイルセーフ機能

カタログ・資料

使用材料

材料名 系統 製品説明書 規格表 SDS カタログ
クローザー 伸縮装置用2重止水材 -

223.0 KB

-

505.4 KB

サイドクローザー 伸縮装置用地覆端部材 -

152.4 KB

-

320.0 KB
