VMジョイントとは

「VMジョイント」は、縦目地専用の突き合わせ型ゴム製ジョイントです。本ジョイントは、左右の桁のたわみ差と橋軸方向の伸縮に対応可能な伸縮装置です。

主な特長

VMジョイントは、以下の特長を有しています。

1シールゴムはガードプレートに加硫接着されていますので、ゴムのはく離や脱落に対して高い耐久性があります。

2加硫接着されたシールゴムにより止水性は抜群です。

3ジョイント幅が狭く、鉛直変位に対して階段状に変形しますので、横断する二輪車等の走行に対して高い安全性を確保しています。

構造、適用条件

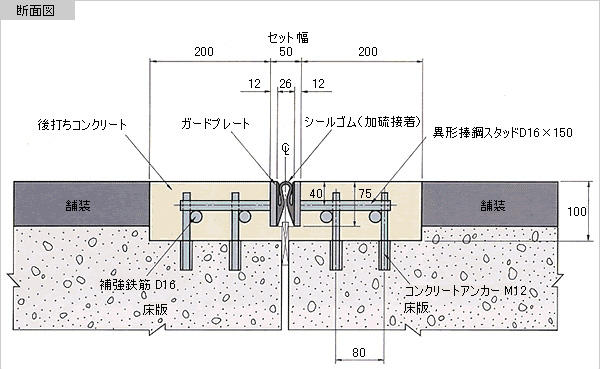

1ガードプレートに異形棒鋼をスタッド溶接した本体に、加硫接着したシールゴムを取付け一体化した伸縮装置です。

2逆U字形状のシールゴムにより、鉛直方向とジョイント延長方向(橋軸方向)の2方向の変位に追随します。

3伸縮装置本体と床版とは、アンカーボルトを介して一体化しています。
