AIジョイントとは

「AIジョイント」は、既設床版をはつることなく、舗装内に設置できる鋼製荷重支持型の伸縮装置です。
部材のすべてが鋼製のため、優れた耐久性を有しており、あらゆる橋種に適用できます。

主な特長

AIジョイントは、ジョイント高さが65mmで、以下の特長を有しています。

1損傷リスクの低減

既設床版内の鉄筋を傷つけることなく設置できます。
PC桁端部の箱抜きが不要です。

2騒音対策

つり時間および交通規制時間の短縮が図れます。

3環境対策

つり作業で生じる産業廃棄物が減少します。

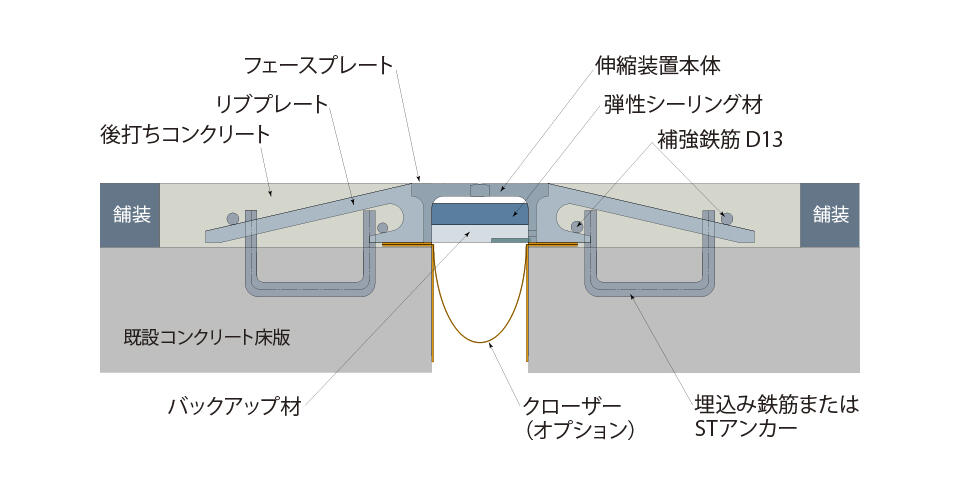

構造

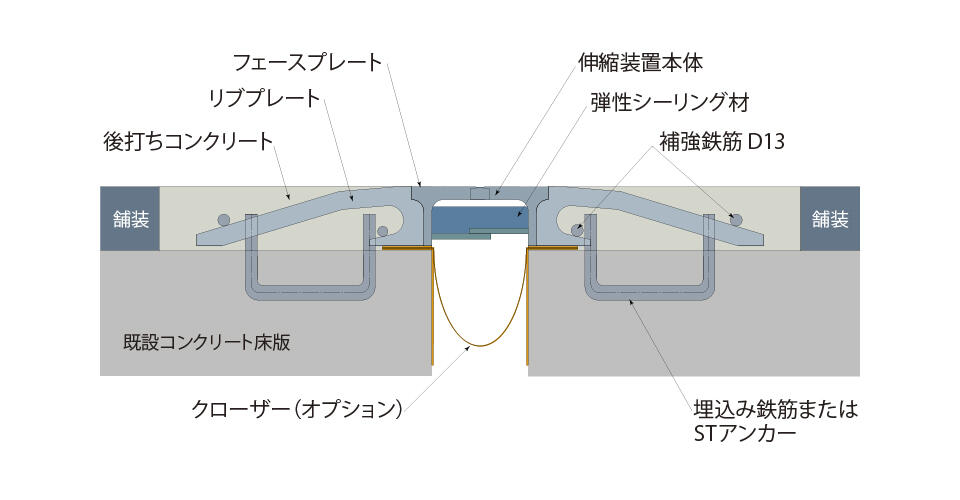

クローザー(二重止水材)

二重止水材を取付けることができます。(オプション)
伸縮装置本体の止水材が損傷した場合でも、クローザー(繊維補強ゴムシート)が二重の止水材となり漏水を防止します。


  • クローザー本体

  • 設置状況

カタログ・資料

使用材料

材料名 系統 製品説明書 規格表 SDS カタログ
AIJ-20 荷重支持型鋼製ジョイント(舗装内設置タイプ) -

129.5 KB

- -
AIJ-20-G 荷重支持型鋼製ジョイント(舗装内設置タイプ) -

1.1 MB

- -
AIJ-30 荷重支持型鋼製ジョイント(舗装内設置タイプ) -

127.8 KB

- -
AIJ-30-G 荷重支持型鋼製ジョイント(舗装内設置タイプ) -

1.1 MB

- -
クローザー 伸縮装置用2重止水材 -

223.0 KB

-

505.4 KB

サイドクローザー 伸縮装置用地覆端部材 -

152.4 KB

-

320.0 KB
